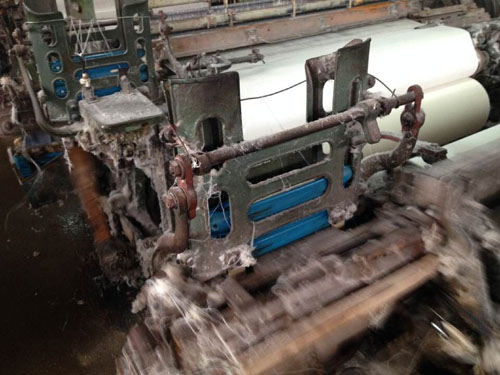

有梭织机及零部件

　　

一、用途及使用范围： The use and scope of application
　　该机主要适用于织造平纹棉织物，斜纹棉织物以及一般化纤织物。如加装多臂提综装置，可以制织较多负载的织物。可织平纹及16片综的织物。The machine is mainly applicable to weaving plain weave cotton fabric, twill cotton fabric and chemical fiber fabrics. Such as the installation of many arms lifting heald device, can be made into woven fabric more load.The fabric can be woven plain weave and 16 Piece ensemble 二、技术特点：Technical feature 1、型式：下手不仃车自动换梭式 Type: lay not in buying this car automatically change the shuttle.2、手向：分左手车和右手车两种 Hands on: left hand and right hand car car two3、穿筘幅宽：Reeding width
　　1350mm（56"织机）
　　1500mm（63"织机）
　　1800mm（75"织机） 4、 曲柄轴转数：Crankshaft revolutions
　　160-190r/min (1350mm织机)
　　155-180r/min（1500mm织机）
　　145-160r/min（1800mm织机） 5、胸梁高度：Chest beam height 838mm 6、梭箱数：Number of spindle box 1X1 7、钢筘与走梭箱夹角：Reeds and shuttle box angle 86°30′ 8、梭库容梭量：Shuttle storage spindle size 10只 9、织轴盘片直径：Loom beam disc diameter Φ495mm、Φ550mm 10、织轴盘片间距：
　　1380mm（1350mm织机） 最宽
　　1500mm（1500mm织机）
　　1860mm（1800mm织机） 11、卷布轴满卷直径：Off axis volume diameter Φ300mm 12、电动机转速及功率：Motor speed and power960r/min, 0.8kw 型号：FQ-53-6N型 13、电器开关及电控箱：Electric switch and electric cabinet GA615-LA20-2H按钮开关。综合磁力起动器combined magnetic starter QZ73-4G 14、机器外形尺寸：Machine overall dimension
　　135cm= 269.2 X 165.6 X 154cm（平纹）
　　150cm= 286.6 X 165.6 X 154cm（平纹）
　　180cm= 317.1 X 165.6 X 154cm（平纹） 15、机器重量：machine weight
　　135cm 约 940 （平纹）Plain 1140kg（多臂） Dobby
　　150cm 约 1000（平纹）1200kg（多臂）
　　180cm 约 1100（平纹）1800kg（多臂） 16、传动方式：单电机三角皮带传动 Driving mode: single motor triangle belt transmission17、送经方式：半积极半消极式自动送经，自动调节经纱涨力，并具备断经自仃装置 Let way: half positive and half negative type moving let, automatically adjust the warp rising force, and have broken through from steel plant18、开口机构：内侧踏盘式上罗拉吊综开口 Open institutions: the inside tread rubber top roller lifting heddle openings19、卷取机构：七齿轮式间歇卷取. 纬密范围16-32根/厘米. Seven gear type coiling mechanism: intermittent coiling. Weft density range 16-32 / cm.20、主要器材规格 The main equipment specification
　　纬管总长Weft tube length 180mm，头部直径 Head diameter27mm
　　钢筘总长Reeds chief 1394mm（1350mm织机）
　　1568mm（1500mm织机）
　　1873mm（1800mm织机）
　　高 high 120mm
　　综丝长：The healds are long 305mm，330mm
　　仃经片Ding Jing：长120mmX宽11mmX厚0.2mm
　　三角皮带：triangle belt A2286mm
